Netty线程模型与事件循环详解

Posted 2025-03-10 Updated 2025-03- 10
By Shawn
63~81 min read

Netty线程模型概述

Netty的线程模型是其高性能的核心所在，它基于Java NIO的多路复用特性，采用了主从Reactor多线程模型的设计思想，并进行了一系列优化。

核心组件

Netty线程模型的核心组件包括：

  1. NioEventLoopGroup：

    • 管理一组NioEventLoop

    • 通常分为BossGroup和WorkerGroup两种角色

  2. NioEventLoop：

    • Netty的核心处理引擎

    • 包含一个线程、一个Selector、一个任务队列

    • 负责处理IO事件和执行任务

  3. Channel：

    • 网络连接的抽象

    • 每个Channel绑定到一个特定的NioEventLoop

线程模型结构

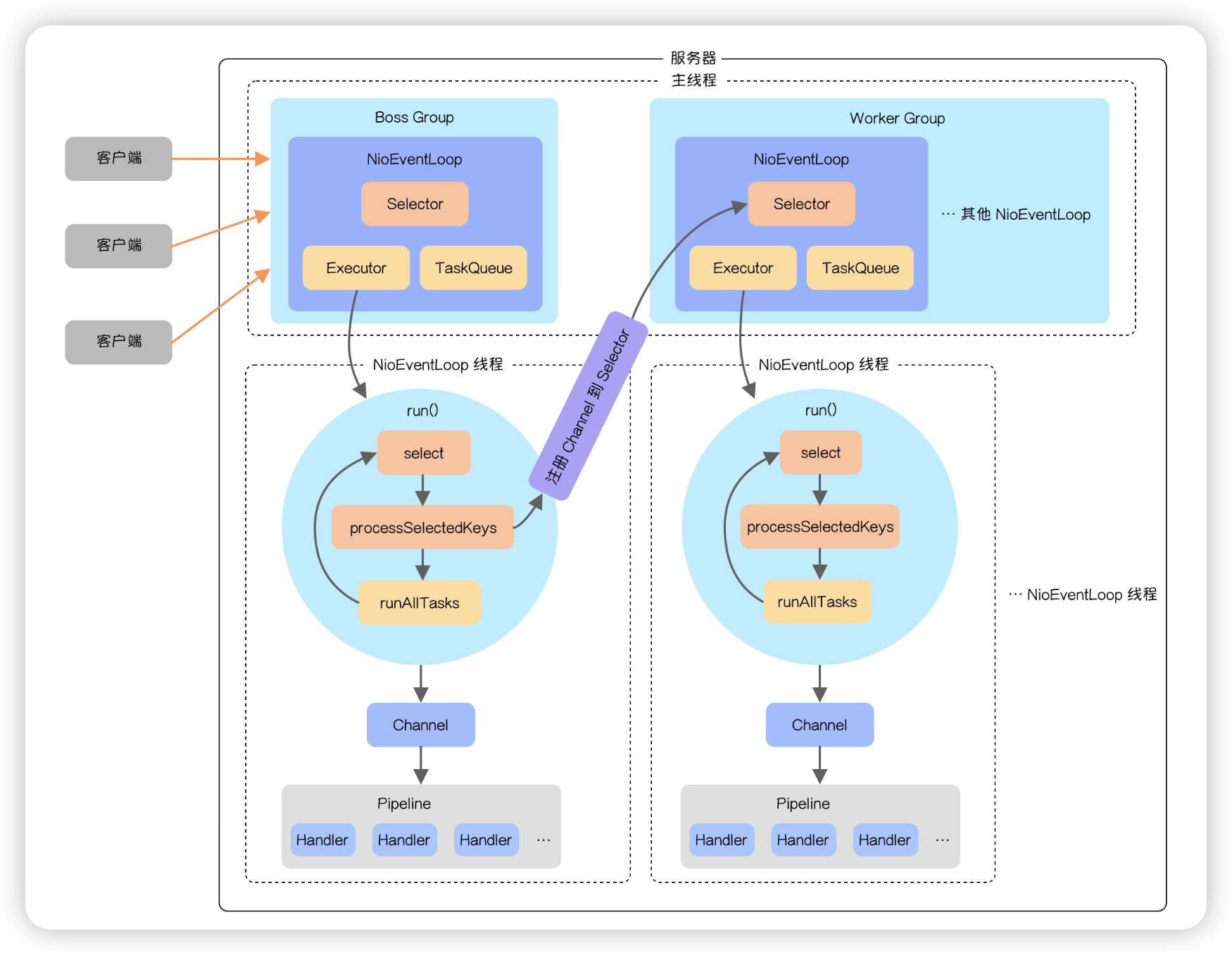

如上图所示，Netty服务器通常采用两个NioEventLoopGroup：

  1. BossGroup：

    • 通常只有一个或少量NioEventLoop

    • 专门负责接受新的客户端连接

  2. WorkerGroup：

    • 通常有多个NioEventLoop（默认为CPU核心数×2）

    • 负责处理已建立连接的IO操作

Reactor模式与Netty

传统Reactor模式

Reactor模式是一种事件驱动的设计模式，用于处理并发服务请求。它有几种变体：

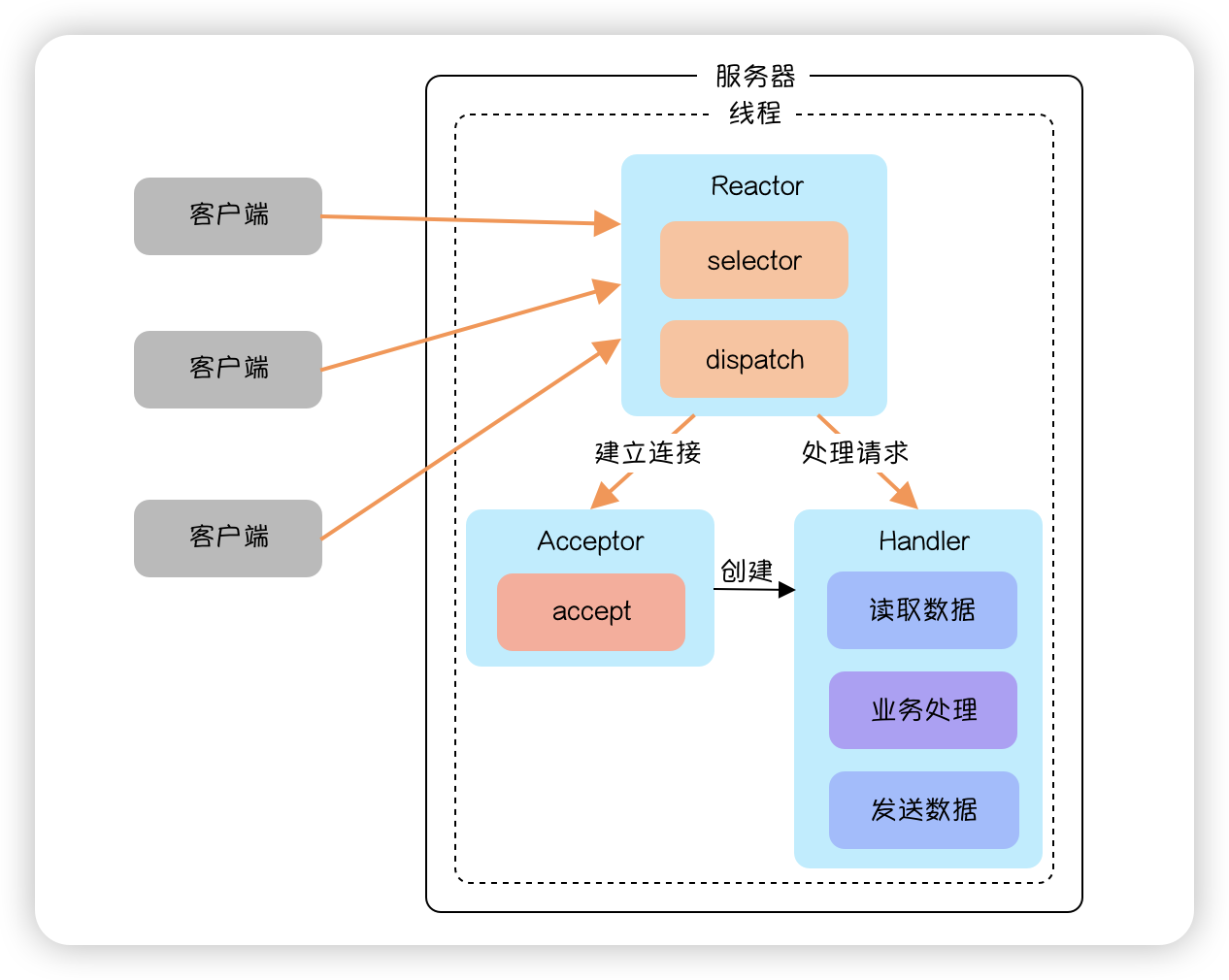

  1. 单Reactor单线程：

    • 一个Reactor（选择器）

    • 一个线程处理所有事件

    • 简单但性能有限

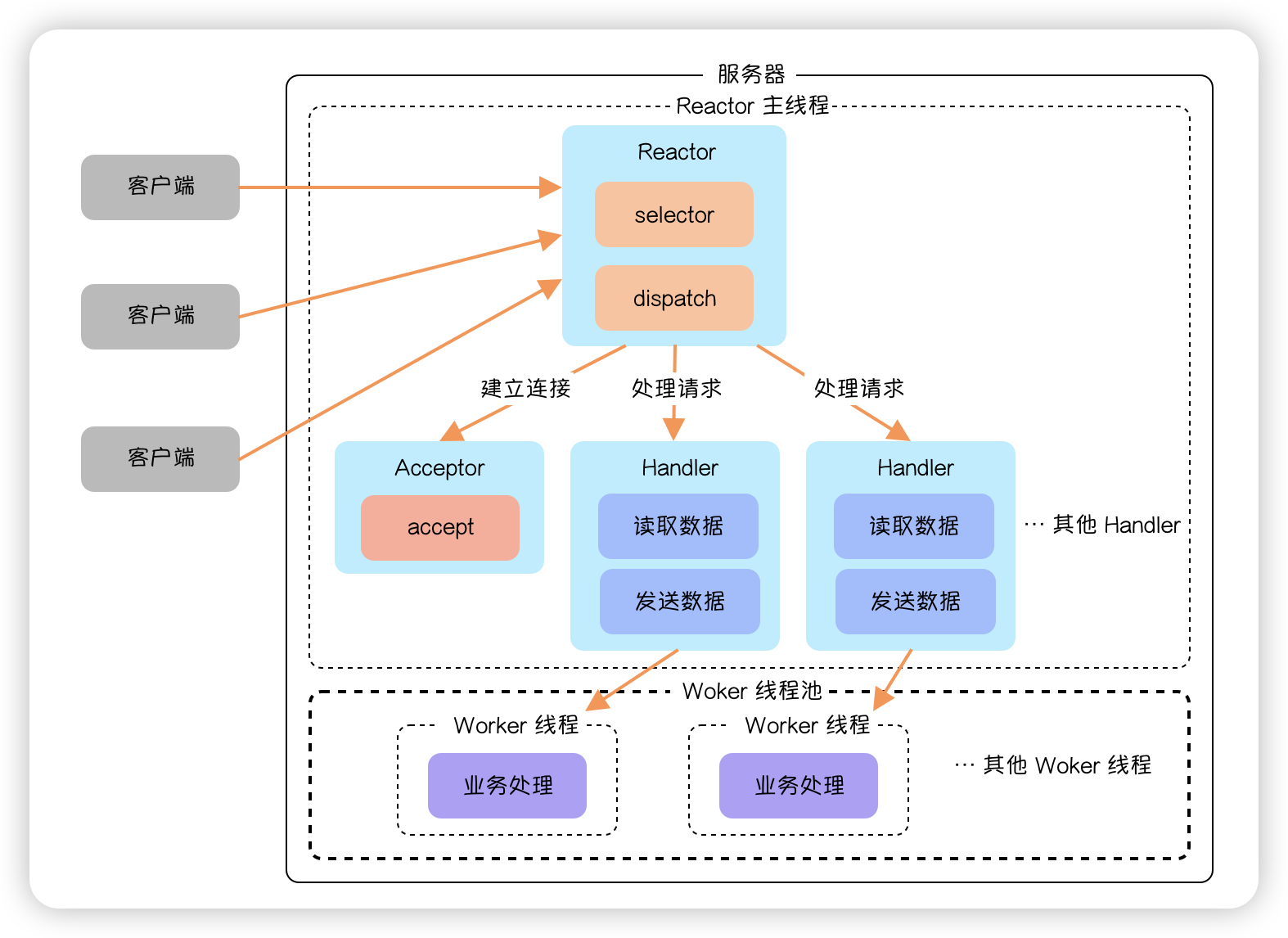

  2. 单Reactor多线程：

    • 一个Reactor接受连接并分发IO事件

    • 多个工作线程处理IO操作

    • 提高了IO处理能力

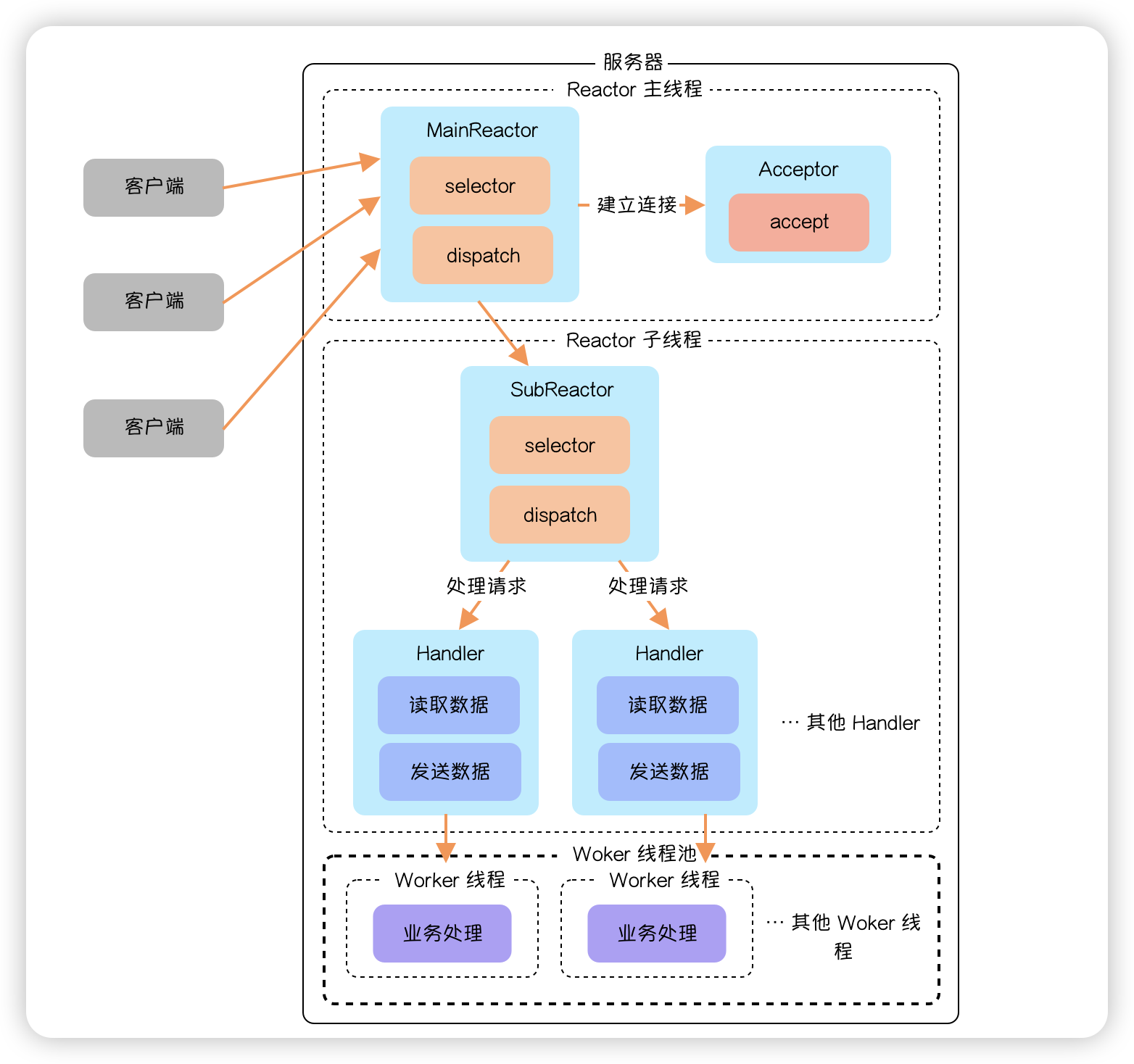

  3. 主从Reactor多线程：

    • 主Reactor负责接受连接

    • 从Reactor负责处理IO

    • 更好的可扩展性

Netty对Reactor模式的改进

Netty的线程模型基于主从Reactor多线程模型，但做了一些重要改进：

  1. 组件整合：

    • 将Reactor（Selector）、线程、执行器和任务队列整合到NioEventLoop中

    • 简化了架构，提高了效率

  2. 事件循环优化：

    • 优化了select、processSelectedKeys和runAllTasks的执行

    • 增加了任务队列的处理策略

  3. 线程模型灵活性：

    • 可以根据需要配置Boss和Worker线程数

    • 支持不同的Channel类型和传输协议

NioEventLoop详解

NioEventLoop的组成

每个NioEventLoop由四个核心组件组成：

  1. 线程（Thread）：

    • 每个NioEventLoop都有一个专属线程

    • 这个线程执行所有的IO操作和任务处理

  2. 选择器（Selector）：

    • Java NIO的核心组件

    • 用于监控多个Channel上的IO事件

  3. 执行器（Executor）：

    • 负责执行任务的组件

    • 在NioEventLoop中，它实际上就是NioEventLoop自己

  4. 任务队列（TaskQueue）：

    • 存储待执行的任务

    • 包括普通任务、定时任务和尾部任务

为什么每个NioEventLoop都有一个Selector

每个NioEventLoop拥有自己独立的Selector实例，这种设计有几个重要原因：

  1. 避免线程竞争：

    • 如果多个NioEventLoop共享一个Selector，会导致严重的线程竞争问题

    • 独立的Selector确保每个NioEventLoop可以独立工作，不需要加锁

  2. 提高性能：

    • 每个NioEventLoop处理自己的Channel集合，实现了负载均衡

    • 多个线程并行处理IO事件，提高了系统吞吐量

  3. 简化编程模型：

    • 一个NioEventLoop对应一个Selector，使得事件处理逻辑更加清晰

    • 一个Channel的所有IO事件都由同一个线程处理，避免了多线程同步问题

NioEventLoopGroup工作原理

NioEventLoopGroup的构成

NioEventLoopGroup是NioEventLoop的容器和管理者：

  1. 默认NioEventLoop数量：

    • 如果不指定，默认为CPU核心数×2

    • 可以在构造函数中指定具体数量

  2. NioEventLoop的选择：

    • 当新Channel创建时，NioEventLoopGroup使用轮询（round-robin）或其他策略选择一个NioEventLoop

    • 一旦Channel绑定到某个NioEventLoop，这种关系在Channel的生命周期内不会改变

Channel与NioEventLoop的绑定关系

在Netty中，一个关键的设计原则是：一个Channel只会被注册到一个特定的NioEventLoop的Selector上。

这种一对一的绑定关系有几个重要特点：

  1. 排他性：

    • 一个Channel只能注册到一个NioEventLoop

    • 一旦注册，这种关系在Channel的生命周期内不会改变

  2. 所有操作由同一线程处理：

    • Channel的所有IO事件都由绑定的NioEventLoop线程处理

    • 所有与Channel相关的任务也在同一个线程中执行

  3. 负载均衡：

    • 不同的Channel分布在不同的NioEventLoop上

    • 实现了自然的负载均衡

事件循环执行流程

NioEventLoop的主循环

NioEventLoop的核心是一个无限循环，执行以下三个主要步骤：

while (!terminated) {
    // 1. 轮询IO事件
    select();

    // 2. 处理IO事件
    processSelectedKeys();

    // 3. 执行任务队列中的任务
    runAllTasks();
}

详细执行流程

1. select()

selector.select(timeoutMillis);

  • 调用Java NIO的Selector.select()方法

  • 阻塞等待IO事件发生

  • 有IO事件或者被唤醒时返回

2. processSelectedKeys()

processSelectedKeys();

  • 处理Selector上已就绪的IO事件

  • 对于不同类型的事件：

    • 连接事件（OP_ACCEPT）：接受新连接，创建Channel

    • 读事件（OP_READ）：从Channel读取数据

    • 写事件（OP_WRITE）：向Channel写入数据

  • 事件处理通过Channel的Pipeline传递给对应的ChannelHandler

3. runAllTasks()

runAllTasks(timeoutNanos);

  • 执行任务队列中的所有任务

  • 可以设置时间限制，防止任务执行时间过长

执行顺序说明

这三个步骤是顺序执行的，而不是二选一的关系：

  1. 首先执行select()，等待IO事件

  2. 然后执行processSelectedKeys()，处理已就绪的IO事件

  3. 最后执行runAllTasks()，处理任务队列中的任务

每一轮事件循环都会执行这三个步骤，如果没有IO事件或任务，相应的步骤会很快完成。

任务队列与任务类型

NioEventLoop中的队列类型

NioEventLoop维护了三种不同的队列/列表：

  1. 普通任务队列(taskQueue)：

    • 存储通过execute()或submit()方法提交的普通任务

    • 实现类通常是MpscQueue（多生产者单消费者队列）

  2. 定时任务队列(scheduledTaskQueue)：

    • 存储通过schedule()、scheduleAtFixedRate()等方法提交的定时任务

    • 实现类通常是PriorityQueue，按执行时间排序

  3. 尾部任务列表(tailTasks)：

    • 存储需要在每次事件循环结束时执行的特殊任务

    • 这些任务通常是通过内部方法executeAfterEventLoopIteration()添加的

任务类型详解

1. 普通任务

这些任务通过execute()或submit()方法提交，直接进入普通任务队列：

// 提交普通任务
channel.eventLoop().execute(() -> {
    System.out.println("这是一个普通任务");
});

2. 定时任务

这些任务通过schedule()等方法提交，进入定时任务队列：

// 提交定时任务
channel.eventLoop().schedule(() -> {
    System.out.println("这是一个5秒后执行的定时任务");
}, 5, TimeUnit.SECONDS);
​
// 提交周期性任务
channel.eventLoop().scheduleAtFixedRate(() -> {
    System.out.println("这是一个每10秒执行一次的周期性任务");
}, 0, 10, TimeUnit.SECONDS);

3. 尾部任务

这些任务通常是Netty内部使用的，在每次事件循环结束时执行。

任务执行流程

当runAllTasks方法被调用时，执行流程如下：

  1. 合并定时任务：

    • 首先检查定时任务队列，将已到期的定时任务转移到普通任务队列

  2. 执行普通任务：

    • 从普通任务队列中取出任务并执行

    • 可能会设置时间限制，防止任务执行时间过长

  3. 执行尾部任务：

    • 在所有普通任务执行完后，执行尾部任务列表中的任务

任务隔离性

一个NioEventLoop的runAllTasks方法只会执行自己任务队列中的任务，绝对不会执行其他NioEventLoop的任务队列中的任务。这种严格的任务隔离是Netty线程模型的一个核心设计原则。

线程模型最佳实践

服务器配置建议

  1. BossGroup配置：

    • 通常设置为1个NioEventLoop就足够了

    • 因为接受连接的操作相对轻量，一个线程通常能处理所有入站连接

  2. WorkerGroup配置：

    • 对于普通应用，使用默认值（CPU核心数×2）通常是合适的

    • 对于IO密集型应用，可以适当增加（如CPU核心数×3或更多）

    • 对于CPU密集型应用，可以减少到CPU核心数或略多一点

避免阻塞EventLoop线程

在ChannelHandler中，应该避免执行耗时操作，因为这会阻塞整个EventLoop线程，影响其他Channel的处理。对于耗时操作，有两种处理方式：

  1. 提交到EventLoop的任务队列：

    ctx.channel().eventLoop().execute(() -> {
    // 耗时操作
    doSomethingTimeConsuming();
    // 操作完成后写回结果
    ctx.writeAndFlush(result);
});

  2. 使用单独的业务线程池：

    // 创建业务线程池
ExecutorService businessThreadPool = Executors.newFixedThreadPool(20);
​
// 在ChannelHandler中
ctx.channel().eventLoop().execute(() -> {
    // 将耗时任务提交到业务线程池
    businessThreadPool.submit(() -> {
        // 执行复杂计算
        Result result = complexComputation(msg);
        // 计算完成后，回到EventLoop线程写回结果
        ctx.channel().eventLoop().execute(() -> {
            ctx.writeAndFlush(result);
        });
    });
});

性能调优建议

  1. 监控NioEventLoop的负载：

    • 关注每个NioEventLoop的任务队列长度

    • 观察任务执行时间

  2. 适当调整线程数：

    • 根据应用特点和性能测试结果调整NioEventLoop数量

    • 避免过多或过少的线程

  3. 合理使用业务线程池：

    • 将CPU密集型任务放到单独的线程池中执行

    • 保持EventLoop线程的响应性

总结

Netty的线程模型是其高性能的核心所在，它基于以下几个关键设计原则：

  1. 主从Reactor模式：

    • BossGroup负责接受连接

    • WorkerGroup负责处理IO

  2. 一个Channel一个线程：

    • 一个Channel绑定到一个特定的NioEventLoop

    • 所有操作都在同一个线程中执行，避免了多线程同步问题

  3. 事件循环机制：

    • 每个NioEventLoop不断循环执行select、processSelectedKeys和runAllTasks

    • 高效处理IO事件和执行任务

  4. 任务队列：

    • 支持普通任务、定时任务和尾部任务

    • 任务队列严格隔离，一个NioEventLoop只处理自己的任务

通过这种设计，Netty实现了高效的事件驱动模型，能够处理大量并发连接，同时保持代码的简洁和可维护性。
